SoC芯片：定义、结构、功能、应用、设计与技术发展
内容提要：这是一篇计算机与信息技术的科普性文章。这篇文章介绍SoC芯片的定义、结构、功能、应用、设计考量、技术发展趋势及其与AI芯片的区别。
关键词：SoC AI芯片CPU处理器微型机
这是一篇计算机与信息技术的科普性文章。读者需要具有计算机的基础知识才能够完全读懂。
这篇文章简明扼要地介绍SoC芯片的定义、结构、功能、应用、设计考量、技术发展趋势及其与AI芯片的区别。
一，SoC芯片的定义
Soc芯片即芯片上的系统，又称系统级芯片，英文为System on Chip，指的是在单一芯片上集成微处理器、模拟IP核、数字IP核和存储器（或片外存储控制接口）等多个功能模块的集成电路。SoC上的部件通过内部总线相互连接，形成一个完整的微型计算机系统。
二，SoC芯片的结构
SoC芯片的结构复杂多样，但通常包含以下几个关键组成部分：
处理器核心：SoC芯片的核心部件，包括CPU（中央处理器）、GPU（图形处理器）、NPU（神经网络处理器）等。这些处理器负责执行指令、进行计算和控制数据流等操作。
内存子系统：包括高速缓存（Cache）、随机存取存储器（RAM）和只读存储器（ROM）等。内存子系统为处理器提供数据存储和访问服务。
外设接口：SoC芯片通过外设接口与外部设备（如传感器、显示器、摄像头等）进行连接和通信。这些接口可能包括USB、SPI、I2C、UART等多种类型。
电源管理单元：负责SoC芯片的电源供应和功耗管理。通过动态调整芯片的供电电压和频率，电源管理单元可以实现低功耗运行，延长设备的电池寿命。
其他功能模块：根据应用需求的不同，SoC芯片还可能包含其他功能模块，如音频处理器、视频编码解码器、安全模块等。
三，SoC芯片的功能
SoC芯片的功能强大且多样化，能够完成各种复杂的计算和数据处理任务。
SoC芯片的基本功能如下：
计算和数据处理：SoC芯片中的处理器核心负责执行指令、进行计算和控制数据流等操作。它们能够处理各种复杂的应用程序和数据流，满足用户的各种需求。
多媒体处理：SoC芯片通常包含图形处理器（GPU）和视频编码解码器等多媒体处理模块。这些模块能够处理图像和视频数据，实现高质量的图形渲染和视频播放。
连接和通信：SoC芯片通过外设接口与外部设备进行连接和通信。它们支持多种通信协议和标准，如Wi-Fi、蓝牙、USB等，实现设备之间的无线或有线连接。
安全功能：SoC芯片中的安全模块能够保护设备免受恶意攻击的威胁，防止数据泄漏、保护数据安全。它们通过加密、解密、身份验证等机制，确保设备的安全性。
低功耗管理：SoC芯片中的电源管理单元能够动态调整芯片的供电电压和频率，实现低功耗运行。这对于移动设备来说尤为重要，可以延长设备的电池寿命，并提高用户体验满意度。
四，SoC芯片的应用
SoC芯片广泛应用于各种领域，包括但不限于以下几个方面：
智能手机和平板电脑：SoC芯片是智能手机和平板电脑的核心处理器，负责运行操作系统和应用程序，实现各种功能。例如，苹果的A系列芯片、高通的骁龙系列芯片等都是智能手机领域中的代表性SoC芯片。
智能家居设备：SoC芯片用于控制智能家居设备，如智能灯泡、智能插座、智能摄像头等。它们通过连接互联网和智能家居平台，实现设备的远程控制和智能化管理。
嵌入式系统：SoC芯片被广泛用于嵌入式系统中，如工业控制设备、医疗设备仪器、航空航天设备等。这些设备对性能和可靠性要求较高。SoC芯片能够提供强大的计算和处理能力，满足这些设备的需求。
物联网设备：SoC芯片是物联网设备的核心组件之一。它们通过连接各种传感器和设备，实现数据采集和远程控制等功能。在智慧城市、智能交通等领域中，SoC芯片发挥着重要作用。
汽车电子：SoC芯片在汽车电子系统中有着广泛的应用。它们用于车载娱乐系统、车载导航系统、车载通信系统等，提升了驾驶体验的满意度和汽车的安全性。
五，SoC芯片与AI芯片的区别
虽然SoC芯片和AI芯片都是高度集成的电路芯片，但它们在功能和应用领域上存在显著区别。
功能差异：SoC芯片旨在实现一个完整的系统功能，其中可能包括处理数字信号、模拟信号、混合信号等多种功能。而AI芯片则专注于处理人工智能相关的计算任务，如深度学习、神经网络等，其设计重点是提高计算性能和能效比，以支持复杂的AI算法和模型。
应用领域差异：SoC芯片因其高度的集成性和定制化能力，在移动设备、智能家居、汽车电子等多个领域得到广泛应用。而AI芯片则主要销售给那些需要高性能计算支持的AI应用，如自动驾驶、智能语音助手、机器人等。
六，SoC芯片的设计考量
SoC芯片的设计目标是在满足特定应用需求的同时，实现高性能、低功耗、小体积和低成本的综合优化。
SoC芯片的设计是一个复杂的过程。以下是SoC芯片的设计的基本考量：
功耗管理：SoC芯片的功耗管理对于设备的电池寿命和用户体验至关重要。设计时需要采用低功耗技术和优化算法来降低芯片的功耗。
性能优化：SoC芯片的性能直接影响到设备的运行速度和响应能力。设计时需要采用高性能的处理器核心和内存子系统来提升芯片的性能。
成本控制：SoC芯片的成本控制是制造商关注的重要问题之一。设计时需要采用成本低效益高的设计方案和制造工艺来降低芯片的成本。
集成度提升：随着技术的不断发展，SoC芯片的集成度不断提高。设计时需要采用先进的封装技术和互连技术，以实现更多功能模块的集成，减少对外部元件的依赖，进一步缩小芯片体积并提升整体性能。
可测试性和可调试性：SoC芯片的设计复杂性要求在设计阶段就充分考虑到可测试性和可调试性。这包括内置测试逻辑、调试接口以及故障检测与隔离机制等，以便在制造和部署过程中能够快速定位和解决问题。
安全性与可靠性：随着物联网和智能设备的普及，SoC芯片的安全性和可靠性变得越来越重要。设计时需要采用硬件级的安全机制，如加密引擎、安全存储、防篡改技术等，以保护数据和系统的安全。同时，还需要进行严格的可靠性测试和验证，确保芯片在恶劣环境下的稳定运行。
兼容性与标准化：SoC芯片的设计应遵循相关的行业标准和规范，以确保与其他设备和系统的兼容性。这有助于降低开发成本，加速产品上市，并提升用户体验。
七，SoC芯片的技术发展趋势
随着科技的不断进步和应用的不断扩展，SoC芯片技术也在不断发展。以下是几个重要的技术发展趋势：
更高集成度：未来SoC芯片将继续提高集成度，将更多的功能模块集成到单个芯片上。这不仅可以减少外部元件的数量和尺寸，还可以提高系统的整体性能和可靠性。
更先进的制程技术：随着半导体制造工艺的不断进步，SoC芯片将采用更先进的制程技术，如7纳米、5纳米甚至更小的线宽。这将有助于提高芯片的性能、降低功耗并降低成本。
异构计算：为了满足复杂多样的应用需求，未来的SoC芯片将越来越多地采用异构计算架构。这种架构将不同类型的处理器（如CPU、GPU、NPU等）集成在一起，通过优化分配任务来充分发挥各自的优势，实现更高效的计算和处理能力。
AI集成：随着人工智能技术的快速发展，SoC芯片将越来越多地集成AI加速器或NPU（神经网络处理器）。这将使SoC芯片在图像识别、语音识别、自然语言处理等领域表现出更强的能力，推动智能设备的普及和应用。
安全性增强：随着网络安全威胁的日益严峻，SoC芯片的安全性将成为设计中的重要考虑因素。未来的SoC芯片将采用更先进的安全机制和技术来保护数据和系统的安全，如硬件级的安全加密、身份认证和访问控制等。
低功耗设计：为了延长设备的电池寿命和提高用户体验，未来的SoC芯片将更加注重低功耗设计。这包括采用低功耗的处理器核心、内存子系统和外设接口等组件，以及优化系统的电源管理策略来降低功耗。
灵活性与可扩展性：随着应用需求的不断变化和升级，SoC芯片需要具备更高的灵活性和可扩展性。这包括支持多种通信协议和标准、提供可配置的接口和模块以及支持软件升级和更新等能力。

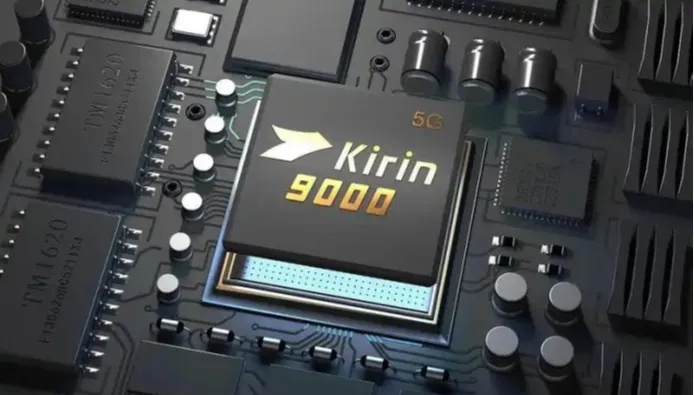

下图是华为芯片“麒麟9000”。把此图与本文第一幅图对比，可知单个芯片与片上系统（SoC）的区别。
