从GPU虚拟化到池化
【摘要】随着大模型的兴起，对GPU算力的需求越来越多，而当前现实情况使企业往往受限于有限的GPU卡资源，即便进行了虚拟化，往往也难以充分使用GPU卡资源或持续使用资源。为解决GPU算力资源不均衡等问题，同时支持GPU算力的国产化替代，提升GPU资源的利用率，GPU算力池化需求迫在眉睫。本文分享了GPU设备虚拟化的几种路线、GPU虚拟化和共享方案以及GPU算力池化云原生实现。
【作者】汪照辉，中国银河证券架构师，专注于容器云、微服务、DevOps、数据治理、数字化转型等领域，对相关技术有独特的理解和见解。擅长于软件规划和设计，提出的“平台融合”的观点越来越得到认同和事实证明。发表了众多技术文章探讨容器平台建设、微服务技术、DevOps、数字化转型、数据治理、中台建设等内容，受到了广泛关注和肯定。
智能化应用如人脸识别、语音识别、文本识别、智能推荐、智能客服、智能风控等已广泛应用于各行各业，这些应用被称为判定式AI的范畴，通常和特定的业务场景相绑定，因此在使用GPU(Graphics Processing Unit)卡的时候也通常各自独立，未考虑业务间GPU共享能力，至多实现vGPU 虚拟化切分，从而一张物理GPU卡虚拟出多张vGPU，可以运行多个判定式AI 应用。随着大模型的兴起，对GPU算力的需求越来越多，而当前现实情况使企业往往受限于有限的GPU卡资源，难以支撑众多的业务需求，同时由于业务特性等，即便进行了虚拟化，往往难以充分使用GPU卡资源或持续使用资源，从而也造成有限的卡资源也无法有效利用。
从GPU虚拟化需求到池化需求
智能化应用数量的增长对GPU算力资源的需求越来越多。NVIDIA虽然提供了GPU虚拟化和多GPU实例切分方案等，依然无法满足自由定义虚拟GPU和整个企业GPU资源的共享复用需求。TensorFlow、Pytorch等智能化应用框架开发的应用往往会独占一张GPU整卡(AntMan框架是为共享的形式设计的)，从而使GPU卡短缺，另一方面，大部分应用却只使用卡的一小部分资源，例如身份证识别、票据识别、语音识别、投研分析等推理场景，这些场景GPU卡的利用率都比较低，没有业务请求时利用率甚至是0%，有算力却受限于卡的有限数量。单个推理场景占用一张卡造成很大浪费，和卡数量不足形成矛盾，因此，算力切分是目前很多场景的基本需求。再者，往往受限于组织架构等因素，GPU由各团队自行采购和使用，算力资源形成孤岛，分布不均衡，有的团队GPU资源空闲，有团队无卡可用。
为解决GPU算力资源不均衡等问题，同时支持GPU算力的国产化替代，协调在线和离线资源需求、业务高峰和低峰资源需求、训练和推理、以及开发、测试、生产环境对资源需求不同，实现算力的统一管理和调度复用，实现GPU资源的切分、聚合、超分、远程调用、应用热迁移等能力，提升GPU资源的利用率，GPU算力池化需求迫在眉睫。
GPU设备虚拟化路线
GPU设备虚拟化有几种可行方案。
首先是PCIe直通模式(PCIe Pass-through技术，pGPU)，也就是将物理主机上的整块GPU卡直通挂载到虚拟机上使用。但这种方式是独占模式，GPU卡没有虚拟化切分，并不能解决多个应用运行在一张卡上的问题，因此意义不是很大。
第二是采用SR-IOV技术，允许一个PCIe设备在多个虚拟机之间共享，同时保持较高性能。通过SR-IOV在物理GPU设备上创建多个虚拟 vGPU来实现的，每个虚拟vGPU可以被分配给一个虚拟机，让虚拟机直接访问和控制这些虚拟功能，从而实现高效的I/O虚拟化。NVIDIA早期的vGPU就是这样的实现，不过NVIDIA vGPU需要额外的license，额外增加了成本。SR-IOV虽然实现了1：N的能力，但其灵活性比较差，难以更细粒度的分割和调度。
第三是MPT(Mediated Pass-Through，受控的直通)模式。MPT本质上是一种通用的PCIe设备虚拟化方案。兼顾了1:N灵活性、高性能、功能完整性，但逻辑上相当于实现在内核态的device-model，厂商通常不会公开硬件编程接口，因此采用MPT可能会形成厂商依赖。

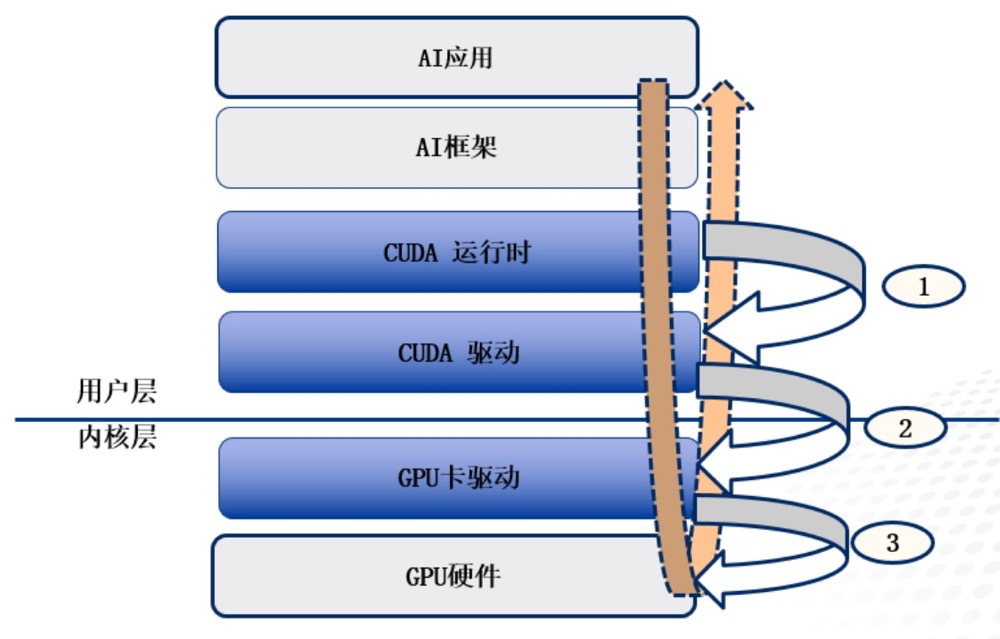

用的最多的模式是API转发模式。根据AI应用的调用层次(如下图)，API转发有多个层次，包括CUDA API转发(图中①)、GPU Driver API转发(图中②)和设备硬件层API转发(图中③)。设备硬件层API通常是难以获得的，因此目前市面上通常采用CUDA API转发模式(截获CUDA请求转发，也被称为用户态)和GPU卡驱动 Driver API转发模式(截取驱动层请求转发，也被称为内核态)。
另外AI开发框架往往和GPU卡绑定(比如华为支持CANN框架，海光支持DTK框架，英伟达则支持TensorFlow、Pytorch等框架)，AI应用在使用AI框架时，也可以在AI框架层进行转发，在AI应用迁移时比较有用。
AI应用调用层次
GPU虚拟化和共享方案

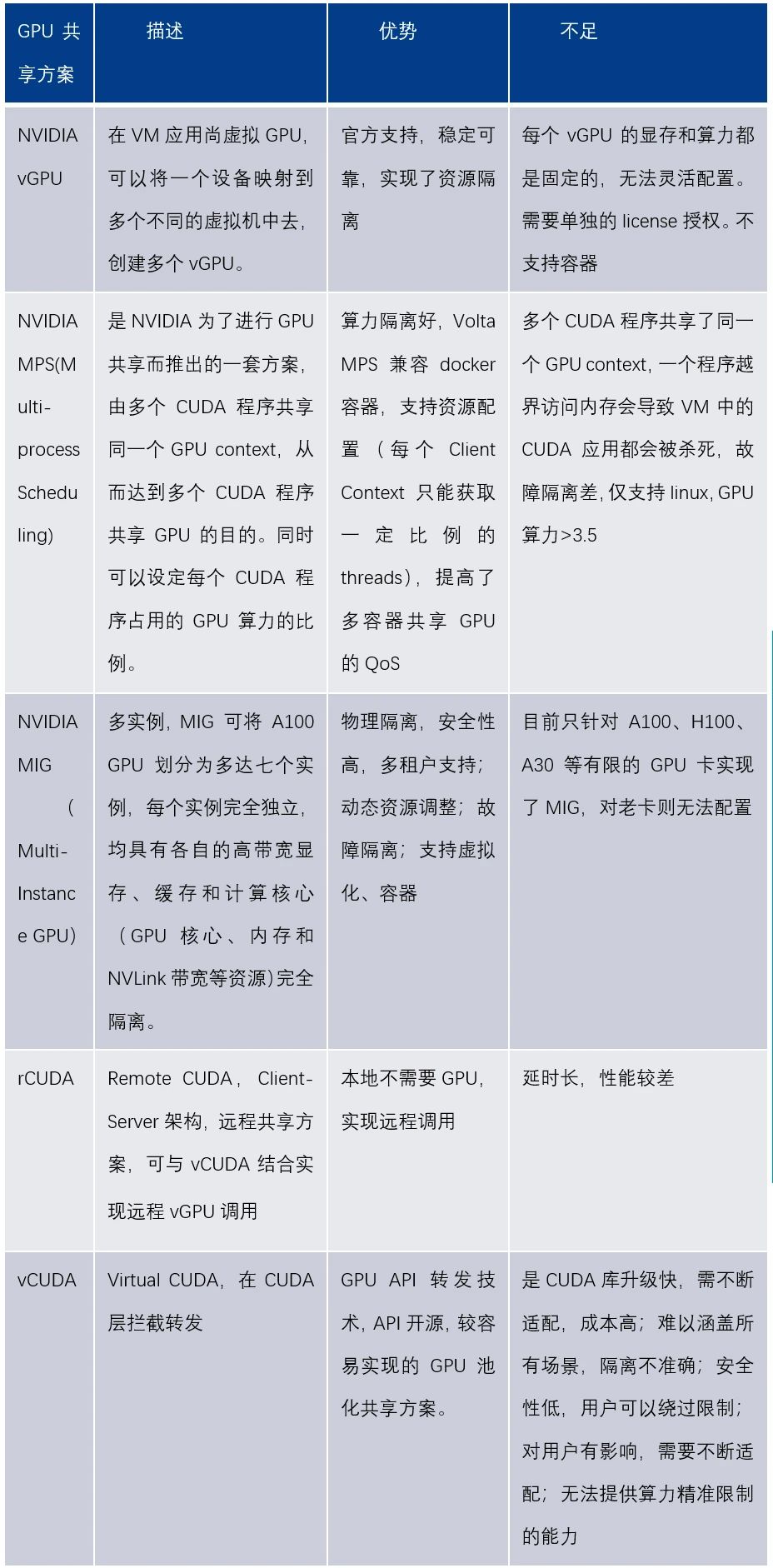

了解了GPU设备虚拟化的方式，基于设备虚拟化技术，看下GPU虚拟化和共享的实现方式。GPU虚拟化和共享有多种方案，英伟达从官方也提供了vGPU、MIG、MPS等方案，以及非官方的vCUDA、rCUDA、内核劫持等多种方案。
NVIDIA VGPU方案
NVIDIA vGPU是NVIDIA提供的一种虚拟化方案，可靠性和安全性高，但不支持容器，只能虚拟化若干个vGPU ，使用不灵活;无法动态调整资源比例;有一定的共享损耗;不支持定制开发，需支付额外license费用。
MIG方案
MIG是多实例GPU方案。只支持Linux操作系统，需要CUDA11/R450或更高版本;支持MIG的卡有A100. H100 等比较高端的卡;支持裸机和容器，支持vGPU模式，一旦GPU卡设置了MIG后，就可以动态管理instance了，MIG设置时persistent 的，即使reboot也不会受影响，直到用户显式地切换。借助MIG，用户可以在单个GPU卡上获得最多7倍的GPU资源，为研发人员提供了更多的资源和更高的灵活性。优化了GPU的利用率，并支持在单个GPU上同时运行推理、训练和高性能计算(HPC)任务。每个MIG实例对于应用程序都像独立GPU一样运行，使其编程模型没有变化，对开发者友好。
MPS(Multi-Process Scheduling)
MPS多进程调度是CUDA应用程序编程接口的替代二进制兼容实现。从Kepler的GP10 架构开始，NVIDIA 引入了MPS ，允许多个流(Stream)或者CPU 的进程同时向GPU 发射K ernel 函数，结合为一个单一应用程序的上下文在GPU上运行，从而实现更好的GPU利用率。当使用MPS时，MPS Server会通过一个 CUDA Context 管理GPU硬件资源，多个MPS Clients会将他们的任务通过MPS Server 传入GPU ，从而越过了硬件时间分片调度的限制，使得他们的CUDA Kernels 实现真正意义上的并行。但MPS由于共享CUDA Context也带来一个致命缺陷，其故障隔离差，如果一个在执行kernel的任务退出，和该任务共享share IPC和UVM的任务一会一同出错退出。
rCUDA
rCUDA指remote CUDA，是远程GPU调用方案，支持以透明的方式并发远程使用CUDA 设备。rCUDA提供了非GPU节点访问使用GPU 的方式，从而可以在非GPU 节点运行AI应用程序。rCUDA是一种C/S架构，Client使用CUDA运行库远程调用Server上的GPU接口，Server监控请求并使用GPU执行请求，返回执行结果。在实际场景中，无需为本地节点配置GPU资源，可以通过远程调用GPU资源从而无需关注GPU所在位置，是非常重要的能力，隔离了应用和GPU资源层。
vCUDA
vCUDA采用在用户层拦截和重定向CUDA API的方式，在VM中建立pGPU的逻辑映像，即vGPU，来实现GPU资源的细粒度划分、重组和再利用，支持多机并发、挂起恢复等VM的高级特性。vCUDA库是一个对nvidia-ml和libcuda库的封装库，通过劫持容器内用户程序的CUDA调用限制当前容器内进程对GPU 算力和显存的使用。vCUDA优点是API开源，容易实现;缺点是CUDA库升级快，CUDA 库升级则需要不断适配，成本高;另外隔离不准确无法提供算力精准限制的能力、安全性低用户可以绕过限制等。目前市面上厂商基本上都是采用vCUDA API转发的方式实现GPU算力池化。
GPU算力池化云原生实现
GPU池化(GPU-Pooling)是通过对物理GPU进行软件定义，融合了GPU虚拟化、多卡聚合、远程调用、动态释放等多种能力，解决GPU使用效率低和弹性扩展差的问题。GPU资源池化最理想的方案是屏蔽底层GPU异构资源细节(支持英伟达和国产各厂商GPU) ，分离上层AI 框架应用和底层GPU类型的耦合性。不过目前AI框架和GPU类型是紧耦合的，尚没有实现的方案抽象出一层能屏蔽异构GPU。基于不同框架开发的应用在迁移到其他类型GPU时，不得不重新构建应用，至少得迁移应用到另外的GPU，往往需要重新的适配和调试。
算力隔离、故障隔离是GPU虚拟化和池化的关键。算力隔离有硬件隔离也就是空分的方式，MPS共享CUDA Context方式和Time Sharing时分的方式。越靠底层，隔离效果越好，如MIG硬件算力隔离方案，是一种硬件资源隔离、故障隔离方式，效果最好。但硬件设备编程接口和驱动接口往往是不公开的，所以对厂商依赖大，实施的难度非常大，灵活性差，如支持Ampere架构的A100等，最多只能切分为7个MIG实例等。NVIDIA MPS是除MIG外，算力隔离最好的。它将多个CUDA Context合并到一个CUDA Context中，省去Context Switch的开销并在Context内部实现了算力隔离，但也致额外的故障传播。MIG和MPS优缺点都非常明显，实际工程中用的并不普遍。采用API转发的多任务GPU时间分片的实现模式相对容易实现和应用最广。
根据AI应用使用GPU的调用层次，可以实现不同层次的资源池化能力。比如CUDA层、Diver层、硬件设备层等。在不同的抽象层次，将需要加速的应用转发(Forwarding)到GPU资源池中。总的来说，越靠底层的转发性能损失越小，可操作的范围越大;但同时，编程量也越大，也越难。

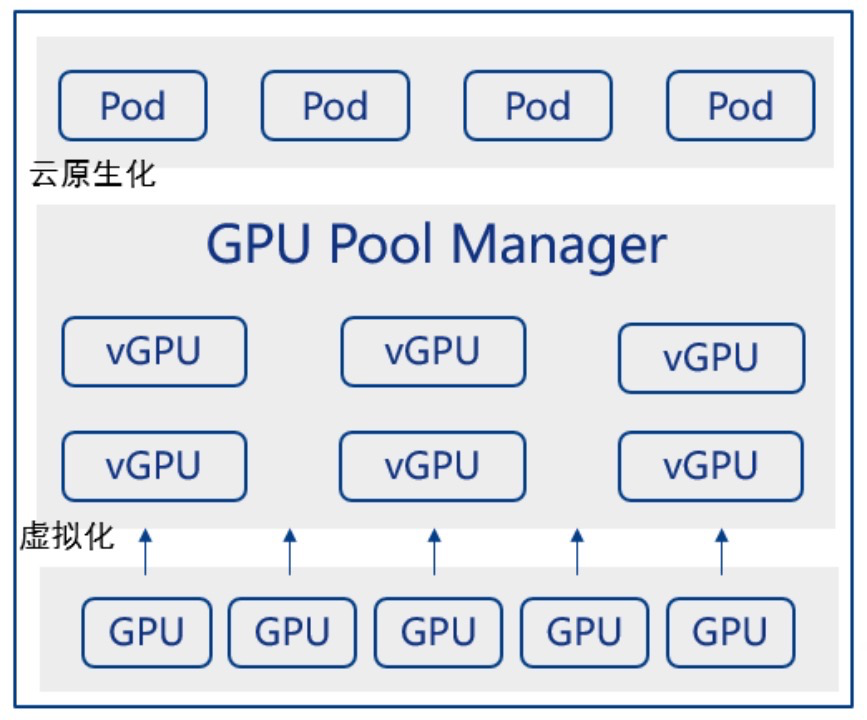

由于云原生应用的大量部署，GPU算力资源池化需要支持云原生部署能力，比如说支持Kubernetes、Docker服务，通过K8s Pod绑定由GPU资源池按需虚拟出来的 vGPU，执行Pod中的应用。不管是英伟达的GPU卡或者是国产GPU，所有的卡都在算力资源池中，当前可以将不同的卡进行分类，不同框架的应用按需调度到合适的分类GPU算力池上。从而提升资源管理效率。算力资源池同样需要实现相应的资源、资产管理和运行监控和可观测性，优化调度能力，减少GPU资源碎片。随着AI应用需求的迅速增长，算力资源池化在未来一段时间内将是企业关注的重要的一个方面。
